β晶型PPH管吊装方案

一、工程概况

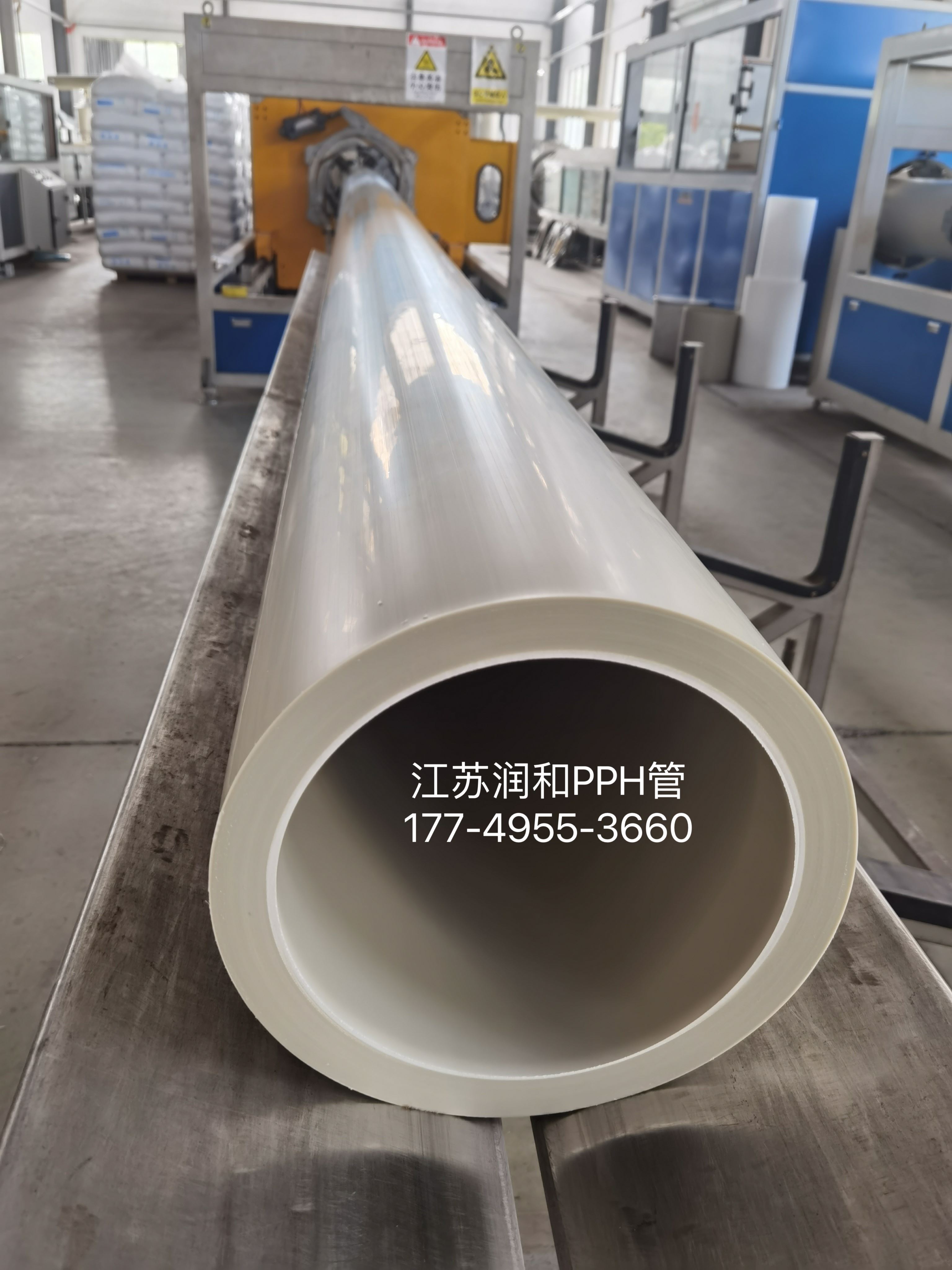

本方案针对β晶型PPH管在工业管道系统中的吊装作业进行设计，涵盖从管道进场、搬运、吊装到安装固定的全流程操作规范。江苏润和β晶型PPH管以其优异的耐化学腐蚀性、耐高温性及机械强度，广泛应用于化工、制药、环保等领域的压力管道系统。吊装作业需严格遵循材料特性及施工标准，确保管道系统安全稳定运行。

二、材料特性与施工要求

（一）材料特性

1. 物理性能：江苏润和β晶型PPH管采用均聚聚丙烯与β晶型成核剂共混结晶工艺，具有六方晶系结构，抗冲击强度较传统PPH管提升30%以上，低温抗冲击性能显著。其拉伸屈服强度达30MPa，长期耐温范围为-20℃至70℃，短期耐温可达110℃，负荷热变形温度达95℃。

2. 化学性能：耐酸碱盐腐蚀性优异，可耐受pH值0-14的强酸强碱环境，对醇类、酮类等有机溶剂具有良好的耐受性。

3. 热膨胀特性：线膨胀系数为0.00012/℃，长距离敷设时需设置补偿器吸收热膨胀量。

（二）施工要求

1. 环境控制：施工温度≥0℃，湿度≤85%，高洁净度场景湿度需≤60%。高温环境（＞35℃）需避免阳光直射，低温环境（＜5℃）需预热管道至10℃以上。

2. 管道保护：搬运时采用皮带、吊带或吊绳，严禁穿管吊装；存放时避免阳光直射，户外长期存放建议加装防晒层。

3. 焊接规范：热熔焊接温度控制在195℃-205℃，焊接压力0.15-0.2MPa，保压冷却时间≥15分钟（DN200以上管道需延长）。

4.

三、吊装前准备

（一）工具与设备

1. 吊装设备：根据管道规格选择汽车吊、叉车或手动葫芦，DN200以下管道可采用手动葫芦，DN200以上管道需使用汽车吊。

2. 辅助工具：水平仪、卷尺、扳手、切割机、砂轮机、专用倒角机、激光水平仪或墨线、膨胀螺栓（M8-M12）、电焊机（钢结构连接用）。

3. 安全防护：安全帽、安全带、防滑鞋、手套、护目镜、反光背心。

（二）管道预处理

1. 切割与打磨：使用砂轮锯或切割机切割管道，端面垂直度偏差≤0.5°，去除毛刺后用砂纸打磨光滑，内壁倒角角度为15°-30°。

2. 清洁与检查：用95%酒精或专用清洁剂清洁管道端面及内壁，检查管道外观无裂纹、气泡、变形，壁厚偏差符合标准（如DN100管材壁厚偏差≤±0.5mm）。

（三）支架定位与固定

1. 标记安装点：根据设计图纸，用激光水平仪或墨线标记支架位置，确保支架间距符合规范（DN200管道支架间距≤3米）。

2. 钻孔与固定：

   • 混凝土墙面：使用冲击钻钻孔，孔径比螺栓直径大2-4mm，植入膨胀螺栓并紧固。

   • 钢结构：采用焊接或螺栓连接，焊接时使用E43系列焊条，焊缝高度≥6mm。

   • 埋地管道：支架基础浇筑C20混凝土，深度≥500mm，外壁包裹沥青防腐带。

四、吊装作业流程

（一）管道搬运与临时支撑

1. 搬运：采用皮带或吊带吊装，单节管道长度≤6米时可直接搬运，超长管道需组合吊装（边长或直径＞1250mm的管道组合吊装不得超过2节，直径≤1250mm的管道组合吊装不得超过3节）。

2. 临时支撑：用吊带或临时支架固定管道，避免变形；长距离管道需每隔50米设置临时支撑点。

（二）管道吊装与就位

1. 起吊：使用汽车吊或叉车缓慢起吊，保持管道水平，避免倾斜导致应力集中。

2. 就位：将管道缓慢放置在支架上，用卡箍固定，卡箍与管道间垫3mm厚软材料（如橡胶垫），避免直接接触导致磨损。

3. 调整：用水平仪检测管道轴线偏差≤3mm/m，通过调整支架螺栓或卡箍位置进行校正。

（三）管道连接与固定

1. 热熔焊接：

   • 对接：将管道端面对齐，用加热板加热至210℃±10℃，施加压力0.15-0.2MPa，熔融后迅速对接并保压冷却。

   • 承插焊接：将管件插入管道端部，用热风机加热至熔融状态后快速插接，插接时间≤3秒。

2. 法兰连接：适用于高压或需频繁检修的场景，法兰垫片选用耐腐蚀材料（如PTFE），螺栓对称分步拧紧，扭矩值符合设计17749553660要求。

3. 固定支架：紧固螺栓时对称分步拧紧，避免局部应力集中；弯头、三通处增设防晃支架。

五、安全与质量控制

（一）安全措施

1. 人员防护：所有作业人员佩戴安全帽、安全带、防滑鞋、手套及护目镜，高空作业时系好安全带。

2. 设备检查：吊装前检查吊车、叉车、手动葫芦等设备性能，确保制动系统、钢丝绳、吊钩等部件完好。

3. 环境监控：高温环境避免阳光直射，低温环境预热管道；雷雨、大风天气暂停吊装作业。

（二）质量控制

1. 管道检查：检查管道外观、尺寸、壁厚及焊接质量，确保无裂纹、气泡、变形等缺陷。

2. 焊缝检测：通过压力试验（1.5倍设计压力，保压30分钟）验证密封性，必要时采用超声波探伤仪检测焊缝内部缺陷。

3. 支架检查：定期检查支架螺栓紧固度及衬垫磨损情况，确保支架无松动、变形。

六、应急预案

1. 管道滑落：立即停止吊装，检查吊具及捆绑方式，重新固定后继续作业。

2. 设备故障：启用备用设备，联系维修人员排除故障，严禁带病作业。

3. 人员受伤：立即启动应急救援程序，拨打急救电话并送医治疗，同时保护事故现场。

七、维护与检修

1. 定期检查：每半年检查支架螺栓紧固度、衬垫磨损情况及管道密封性，记录检修历史。

2. 防腐处理：埋地支架外壁每年涂刷沥青防腐带，钢结构支架每3年重新涂刷防锈漆。

3. 档案建立：建立管道安装档案，记录焊接参数、支架位置、检修历史及材料合格证等信息。

八、结语

江苏润和β晶型PPH管吊装作业需严格遵循材料特性及施工规范，通过科学选型、规范施工及定期维护，可有效延长管道使用寿命，降低泄漏风险，为工业管道系统提供长期稳定保障。本方案结合工程实践与标准规范，为β晶型PPH管吊装作业提供了系统性指导，适用于化工、制药、环保等领域的压力管道安装工程。
